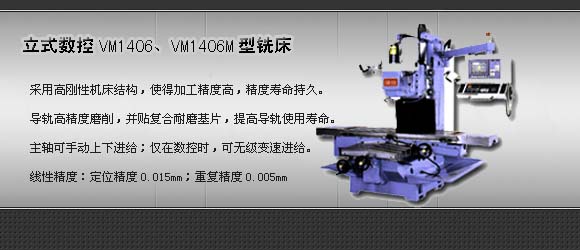

 立式數控VM1406、VM1406M型銑床
特性 |
 |
|
| |
| 立式數控 VM1406、VM1406M型銑床，是利用臺灣知名機床廠家的制造技術生產的，配以世界先進數控系統的多功能產品，可加工較復雜型面的機床，它適合加工飛機結構件也適于加工一些小型汽車塑料模具。
該機床不僅具有數控自動加工功能外，還保留了普通銑床的手動加工功能。使得操作更方便，可隨加工零件特點，進行選擇加工方法，擴大機床的適應范圍。 |
 |
 采用高剛性機床結構，確保機床的剛性，使得加工精度高，精度壽命持久。
導軌高精度磨削，并貼復合耐磨基片，提高導軌使用壽命。
導向滾珠絲杠，間隙小，壽命長，精度高。
采用AC伺服電機，無級進給，具有快速進給功能，工作效率高；在低速進給
時，速度穩定、扭矩大。
X、Y軸采用手動把手，隨時進行微調。
主軸可手動上下進給；僅在數控時，可無級變速進給。
線性精度：定位精度0.015mm；重復精度0.005mm |
|
|
|
|
|
|
技 術
參 數 |
|
|
| |
|
MODEL
形式 |
Vm 1406 |
Vm
1406 n |
工作臺尺寸 |
1700*5100
mm |
1700*5100
mm |
左右行程 |
1400
mm |
1400
mm |
| 前后行程 |
650
mm |
650
mm |
| Y軸軌道寬 |
750
mm |
750 mm |
| Z軸高 |
750
mm |
740
mm |
| Z軸軌道寬 |
340
mm |
340
mm |
| 主軸端斜度 |
Nt40# |
Nt40# |
| 主軸馬達 |
3.75kW（5HP） |
3.75kW/11kW（10/15HP） |
| 主軸轉速 |
70
- 3540RPM（16速） |
60
- 6000RPM |
| 進給速度 |
10
- 4800 mm |
1
- 50000 mm |
| A*B*C*D |
1930*2100*2280*3900 |
1930*2100*2280*3900 |
| E |
2510
mm |
2540
mm |
| F |
100
- 750 mm |
140
- 740 mm |
| G |
650
mm |
650
mm |
| H |
85
- 735/35 - 685 mm |
85
- 735/35 - 685 mm |
| I |
860
mm |
860
mm |
| 凈重 |
4000/4050
kgs |
4000/4050
kgs |
|
|
|
|
|
| |
|
|
|
|
